программируемая электронная система

программируемая электронная система
  1. programmable electronic system
  2. PES



программируемая электронная система
Система для управления, защиты или мониторинга, основанная на использовании одного или нескольких программируемых электронных устройств, включая все элементы системы, такие как источники питания, датчики и другие устройства ввода, магистрали данных и другие каналы связи, устройства привода и другие устройства вывода (см. рисунок).
Примечание

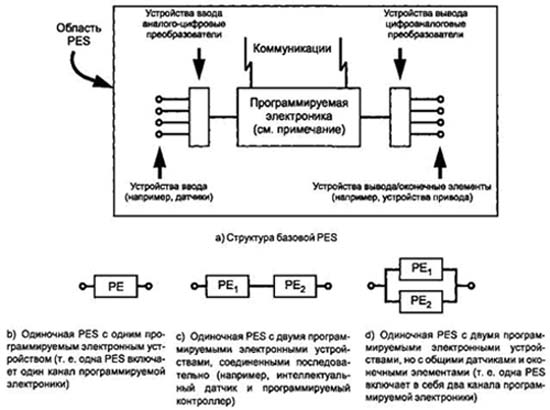

Структура PES показана на рисунке а. Рисунок b демонстрирует способ представления PES, применяемый в настоящем стандарте, когда программируемая электроника показывается отдельно от датчиков и устройств привода EUC и их интерфейсов, но при этом программируемая электроника может присутствовать в нескольких местах PES. Рисунок c показывает PES с двумя отдельными блоками программируемой электроники. Рисунок d показывает PES с дублированием программируемой электроники (т. е. двухканальную), но с одним датчиком и одним устройством привода.
3741
Примечание
Программируемая электроника показана в центре, но она может присутствовать в нескольких местах PES.
[ГОСТ Р МЭК 61508-4-2007]

Тематики

  • электробезопасность

EN

  • PES
  • programmable electronic system

3.33 программируемая электронная система (programmable electronic system; PES): Система, предназначенная для управления, защиты или мониторинга, содержащая одно или несколько программируемых электронных устройств, включая все элементы системы, такие как источники питания, сенсоры и устройства ввода, каналы передачи данных и коммуникационные магистрали, приводы и оконечные устройства.

Источник: ГОСТ Р 53195.1-2008: Безопасность функциональная связанных с безопасностью зданий и сооружений систем. Часть 1. Основные положения оригинал документа

3.3.2 программируемая электронная система (programmable electronic system); (PES): Система для управления, защиты или мониторинга, основанная на использовании одного или нескольких программируемых электронных устройств, включая все элементы системы, такие как источники питания, датчики и другие устройства ввода, магистрали данных и другие каналы связи, устройства привода и другие устройства вывода (см. рисунок 2).

Примечание - Структура PES показана на рисунке 2а). Рисунок 2b) демонстрирует способ представления PES, применяемый в настоящем стандарте, когда программируемая электроника показывается отдельно от датчиков и устройств привода EUC и их интерфейсов, но при этом программируемая электроника может присутствовать в нескольких местах PES. Рисунок 2с) показывает PES с двумя отдельными блоками программируемой электроники. Рисунок 2d) показывает PES с дублированием программируемой электроники (т.е. двухканальную), но с одним датчиком и одним устройством привода.


b) Одиночная PES с одним программируемым электронным устройством (т.е. одна PES включает один канал программируемой электроники)

с) Одиночная PES с двумя программируемыми электронными устройствами, соединенными последовательно (например, интеллектуальный датчик и программируемый контроллер)

d) Одиночная PES с двумя программируемыми электронными устройствами, но с общими датчиками и оконечными элементами (т.е. одна PES включает в себя два канала программируемой электроники)

Примечание - Программируемая электроника показана в центре, но она может присутствовать в нескольких местах PES.

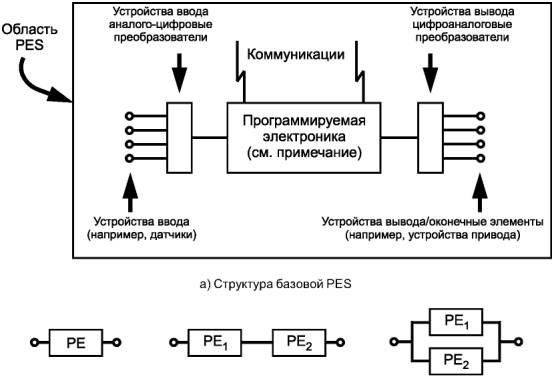

Рисунок 2 - Программируемая электронная система (PES): структура и терминология

Источник: ГОСТ Р МЭК 61508-4-2007: Функциональная безопасность систем электрических, электронных, программируемых электронных, связанных с безопасностью. Часть 4. Термины и определения оригинал документа


Русско-английский словарь нормативно-технической терминологии. . 2015.
